Clear ice maker and 3D thermal simulation - компьютерный метод температурной прогнозирования.Look at your cocktail, 60% of it - clear ice.This ice maker creates it in 20 hours!Клиент хотел уменьшить общую размеры, замразив время и материал призы старого дизайна.После обсуждения мы поставили цели:

1 - To reduce silicone volume in half. - Снижение объема силиконового топлива в половину.2 - To reduce plastic volume by 25%.3 - To reduce the freezing time from 24h to 20h.4 – Create new design.5 - Check the results by thermal simulation.Проблемы

Создайте новый дизайн с половиной силиконового и 75% пластиковых объемов, что будет работать должным образом.Найти решение для лучшего термоизолятора с меньшими измерениями.Замороженное время – 20 часов.Решения

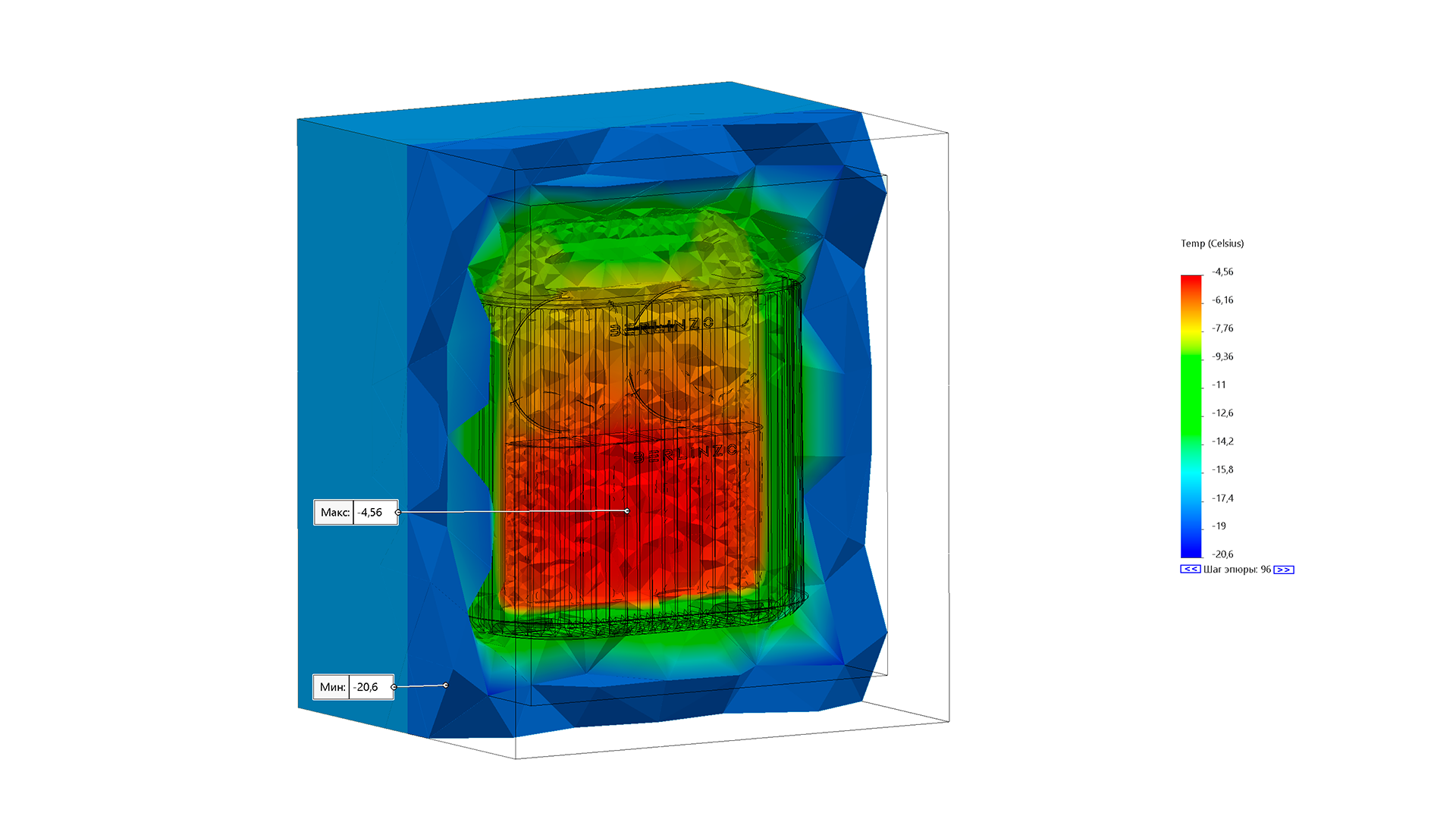

First I calculated the smallest wall thickness for silicone detail, add margin of safety ang create walls around the ice balls.Эти были требуемые части силиконовых деталей.После того, как я начал проектировать вариации модели, в 13-м дизайне мы остановили.(Да и так!)I obtained better insulating efficiency by using air as an insulator.Air has low thermal conductivity, that is why changing shape of thermal insulator to radiators type decrease thermal conductivity at all.I made 18 thermal simulations after each upgrade of insulating efficiency.Каждый раз я нашел из воды мороженое время и сравнить его с настоящим Ice Maker.Лучший результат - в дизайне, который вы можете увидеть на картинке.When all requirements met, I 3D printed a prototype and test Berlinzo Ice Maker in real life.Все показатели были хорошими.Клиент был доволен, работа выполнена!Результаты

1 - Reduced silicone volume by 42.2%.2 - Reduced plastic volume by 26.2%.3 - Reduced freezing time to 20 h.
4 - Created selling design.Прототип 3D printed and tested.6 - Общие отчеты о термических симуляциях.If you're interesting about my cases, feel free to visit the site freestov.com
