Деревянный плот для выхода на воду (CAD-чертёж)

В рамках проекта был разработан технический чертёж деревянного плота для использования на воде. Конструкция рассчитана на устойчивость, равномерное распределение нагрузки и удобство сборки.

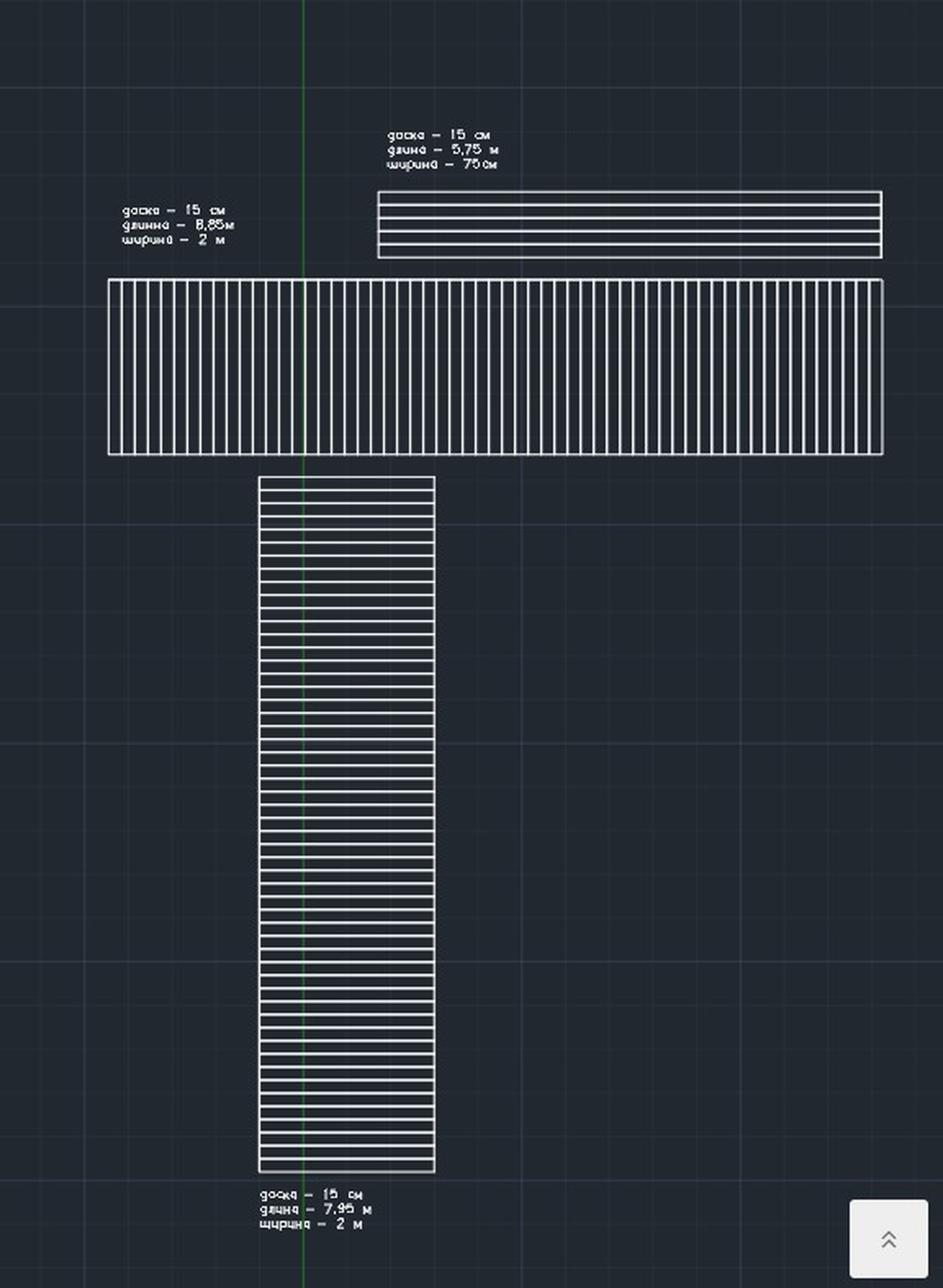

Чертёж выполнен в AutoCAD с точным соблюдением пропорций и размеров, что позволяет использовать его для реального производства.

Конструктивные особенности
• модульная структура из деревянных досок
• продольное и поперечное расположение элементов
• усиленная центральная часть для повышения прочности
• удобная геометрия для балансировки на воде

Что было выполнено
• построение чертежа в AutoCAD
• проработка расположения всех досок
• расчет размеров и пропорций
• подготовка схемы для сборки
