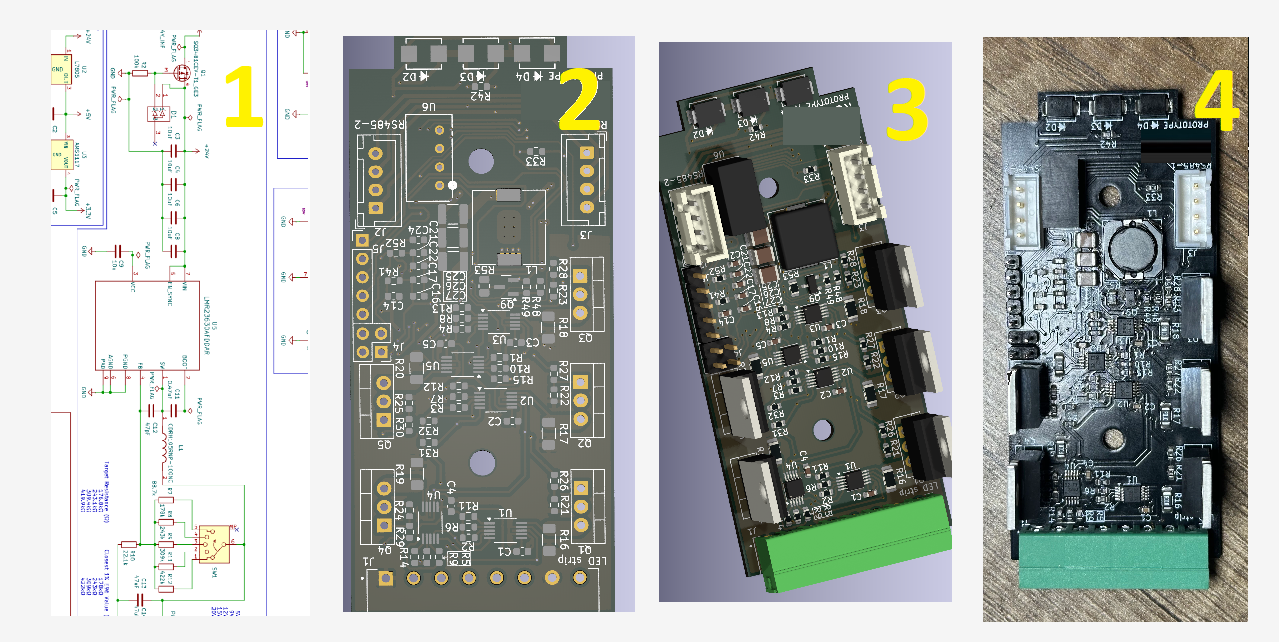

Na zdjęciu przedstawione są etapy tworzenia prototypu.
1. Tworzenie schematu elektrycznego z uwzględnieniem wszystkich życzeń zamawiającego
2. Trasowanie ścieżek płytki drukowanej oraz dobór pozycji elementów radiowych
3. Wizualna kontrola i optymalizacja końcowego wyglądu. Zgoda wyników z zamawiającym
4. Ostateczny wygląd płytki po wykonaniu
Obecna płytka drukowana przeznaczona jest do sterowania taśmami LED z użyciem interfejsu RS485. Została opracowana w KiCAD i stworzona z myślą o wysokiej wydajności i wygodzie użytkowania.
Główne cechy:
Mikrokontroler: STM32 – serce systemu, zapewniające niezawodne sterowanie.
Interfejs RS485: galwaniczne oddzielenie interfejsu sterowania od części mocy.
Zasilanie: oddzielne dla części mocy, mikroprocesora i interfejsu sterowania.
Sterowniki: z możliwością dodatkowego chłodzenia do sterowania taśmami LED.
Pomiar: możliwość kanałowego monitorowania zużycia energii.
Co zawiera:
Kompaktowy design i możliwość dostosowania do konkretnych potrzeb projektu.
Wsparcie do 5 kanałów LED z indywidualnym sterowaniem i monitorowaniem zużycia.
Użyte narzędzia:
Projekt schematów i PCB: KiCAD.
Ta płytka idealnie nadaje się do użytku w systemach oświetleniowych domowych lub komercyjnych.
