Плата atmega328p-pu + rs485
Встраиваемые системы и микроконтроллеры

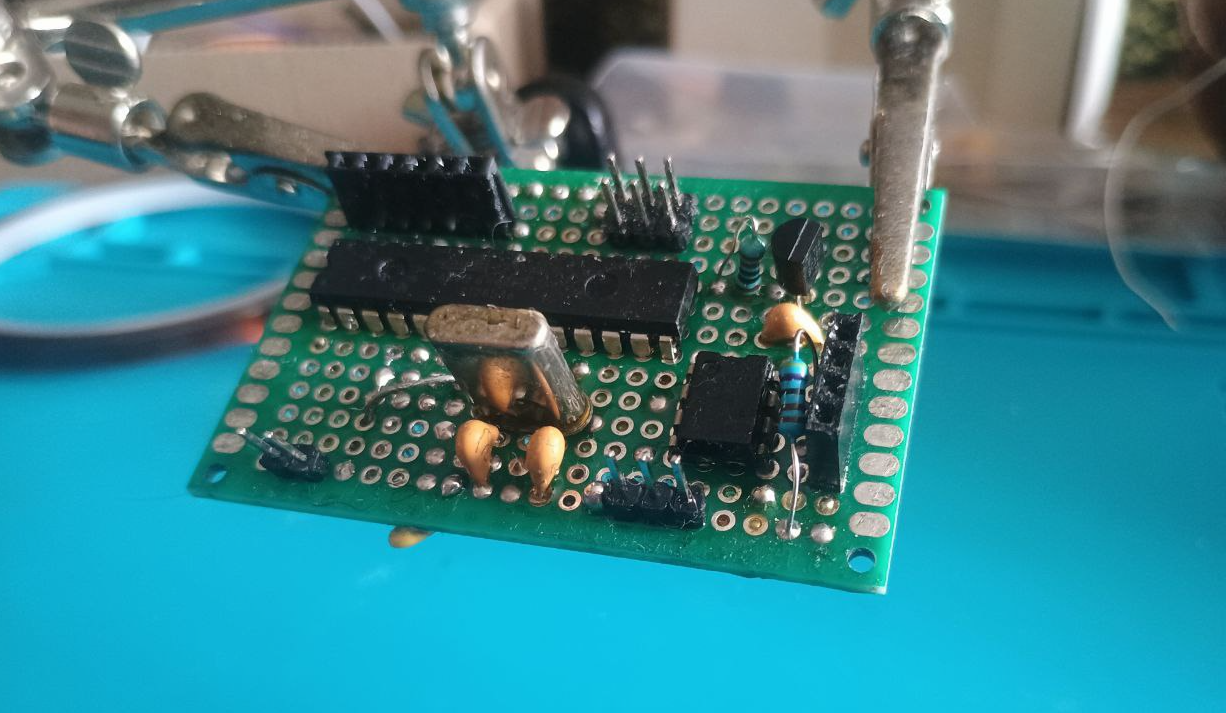

Разработан аппаратный прототип управляющего модуля на базе микроконтроллера AVR ATmega328P-PU с интегрированным интерфейсом промышленной связи RS-485. Устройство собрано методом сквозного монтажа на перфорированной макетной плате. Схемотехника платы включает базовую обвязку микроконтроллера с использованием внешнего кварцевого резонатора для обеспечения стабильного тактирования системы. Для реализации полудуплексного обмена данными по дифференциальной шине RS-485 установлен и разведён соответствующий микросхемный трансивер MAX485EPA+. На плате также предусмотрены штырьевые колодки для удобного подключения внешней периферии, линии питания и обеспечения возможности загрузки прошивки по интерфейсу SPI. Вместе с передачей дифференциального сигнала через скручённую пару плата предусматривает PoE.
