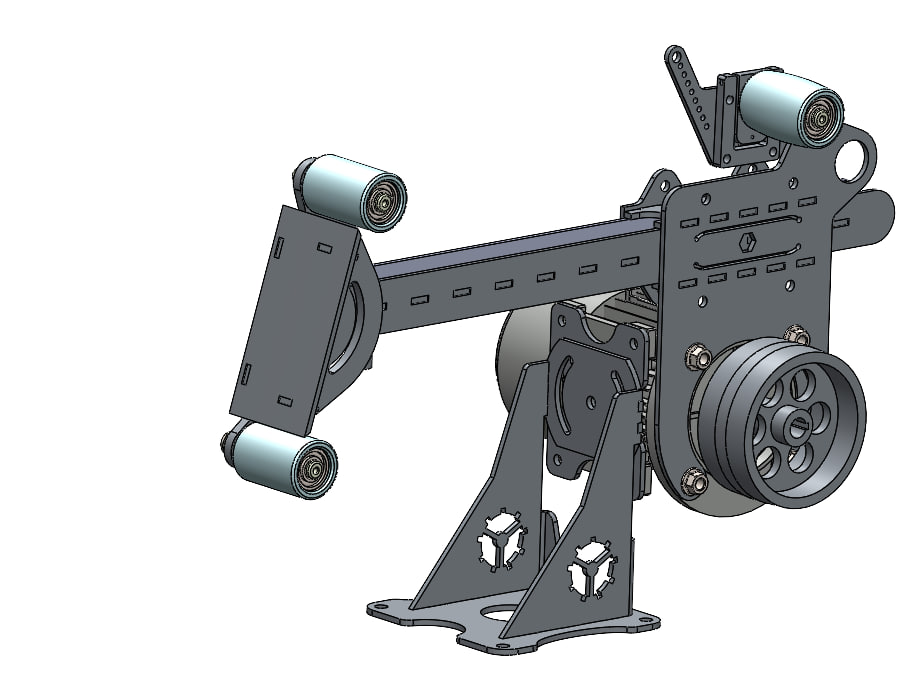

Гриндер

Загрузив этот проект, вы сможете построить свой гриндер. Для шлифования различных заготовок.
в проекте используется:
электродвигатель 1,5 кВт; 3000об/мин; Форм-фактор В35 (лапки и большой фланец)
в роликах используются подшипники SKF 6203 (6 штук)
приводной ролик из 3-ручейкового шкива сделан.
проект выполнен из листа 5,5 мм стали. под лазерную резку.
основное коромысло и крепление электродвигателя из листа 10мм. приблизительная себестоимость изготовления под ключ ~300$

гриндер спроектирован под ленты толщиной 75 мм. и минимальной длиной 1200 мм.
максимальная длина ленты 2000 мм. если вы владеете SOLIDWORKS 2024, вы легко измените проект под свой двигатель или измените ширину роликов под ваши нужды.
